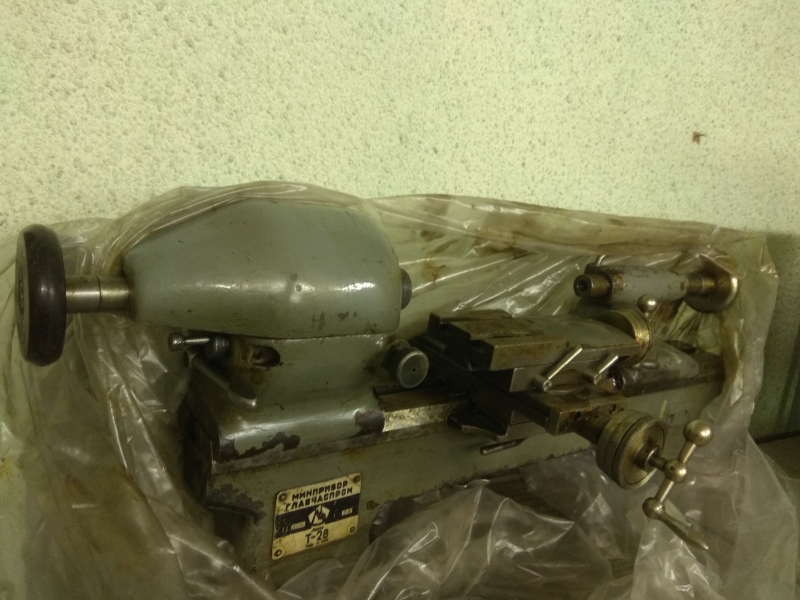

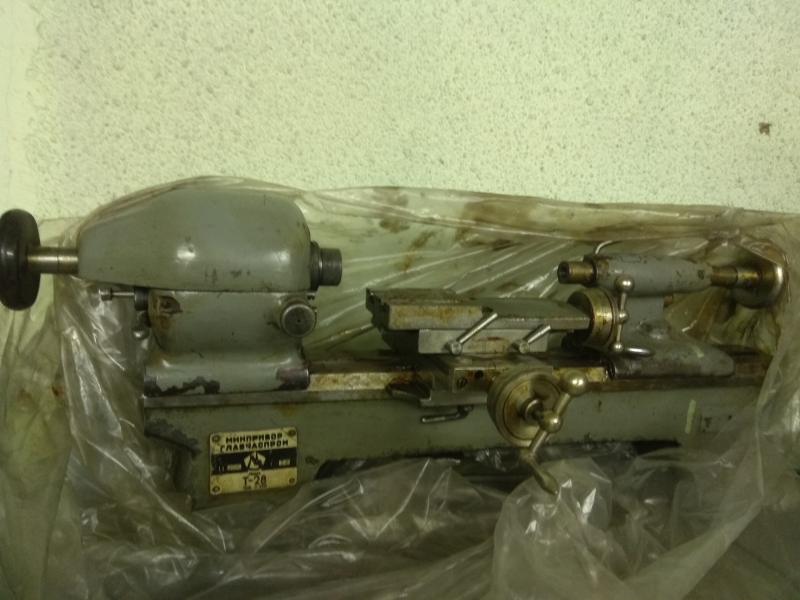

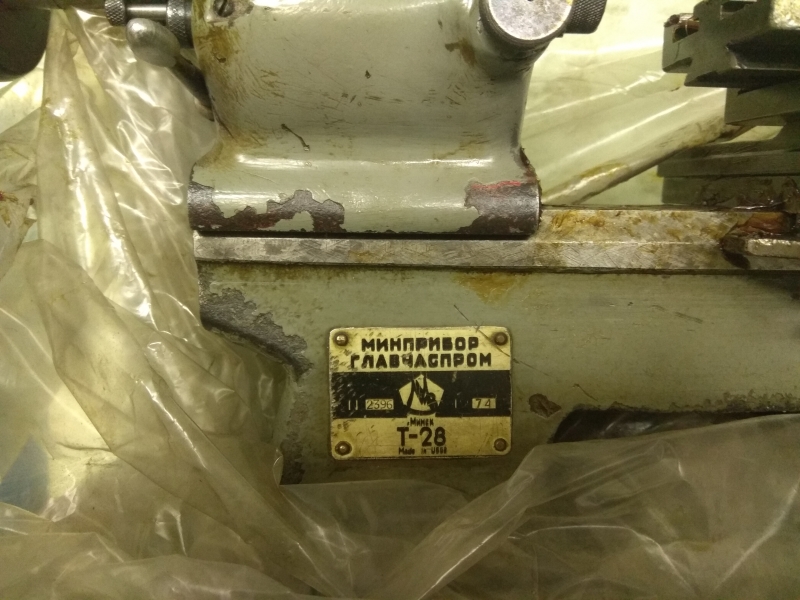

Токарный станок т-28 "часовой" Т-28. По сути, это, копия станка швейцарского производства Schaublin-70.
Устройство обладает классом точности Н, в соответствии ГОСТ8-82.
Предельный размер детали обрабатываемой, мм:
над станиной 130;
над суппортом 14.
Высота центров над станиной 65, РМЦ 220, максимальный размер продольного точения 55мм.
Шпиндель
В его теле выполнено отверстие размером в 10 мм. В его головной часть выполнен конус Морзе No0. Устройство спроектировано таким образом, что у шпинделя только три скорости вращения 1440, 2500, 4300 об./мин. Для выбора необходимой скорости необходимо переместить ремень на шкивах, установленных на двигателе и на шпинделе.
Суппорт
Максимальное перемещение каретки в поперечном направлении составляет 55, а точность перемещения составляет 0,1 мм. Резцовые салазки могут перемещаться на расстояние 55 мм, с такой же точностью. Кроме этого они могут быть повернуты на 60 градусов.
Электрический двигатель, мощность которого составляет, 27 кВт, скорость вращения 2800 об./мин.
Габариты станка (длина ширина высота), мм 650 х 255 х 222, масса, кг 25
