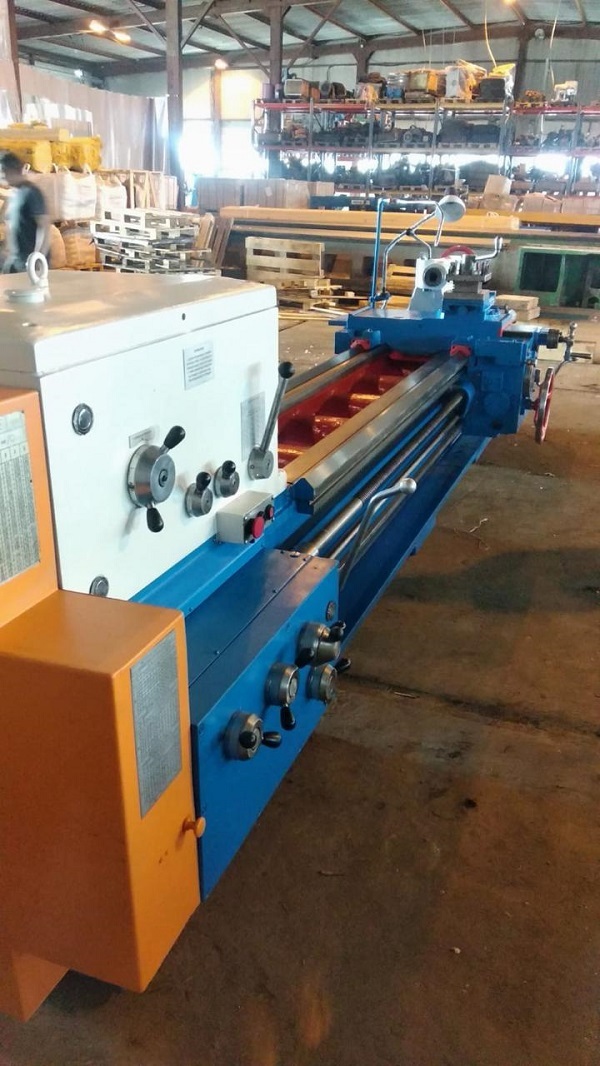

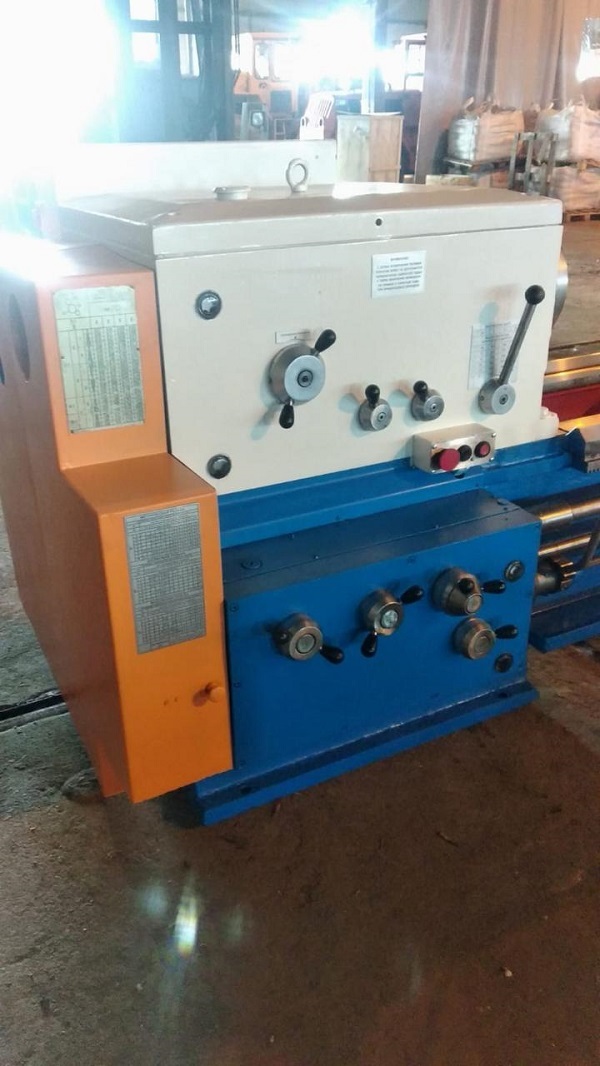

Токарно-винторезный станок 1М63Н РМЦ- 3000 мм, после кап. ремонта, в отл. сост. Токарно-винторезный станок 1м63Н-РМЦ-3000 мм, после кап. ремонта, новый французский патрон, отв. в шпинделе 105 мм, станок в отличном состоянии.
Станки модели 1м63н предназначены для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых
Наибольший диаметр обрабатываемой заготовки, мм:
устанавливаемой над станиной 700
обрабатываемой над станиной 630
обрабатываемой над суппортом 350
устанавливаемой над выемкой станины 900*
Наибольшая длина обрабатываемой заготовки, мм 3000,
Длина выемки в станине от торца фланца шпинделя, мм 450*
Размер конца шпинделя передней бабки по DIN 11М
Количество ступеней частот вращения шпинделя 22
Диаметр цилиндрического отверстия в шпинделе, мм 105
Пределы частоты вращения шпинделя, об/мин 101250
Пределы рабочих подач суппорта, мм/об:
продольных 0,0335,6
поперечных 0,0132,064
резцовых салазок 0,0101,76
Пределы шагов нарезаемых резьб:
метрических, мм 1224
дюймовых, число ниток на 1" 28-0,25
модульных, модуль 0,25-56
питчевых, питч 1120,5
Ускоренное перемещение суппорта, мм/мин:
продольное 5,2
поперечное 2
Наибольший вес устанавливаемой заготовки, кг 3500
Мощность привода главного движения, кВт 15
Габаритные размеры станка 1М63Н, мм:
длина 5250
ширина 1780
высота 1550
Масса токарно-винторезного станка, кг - 5750
